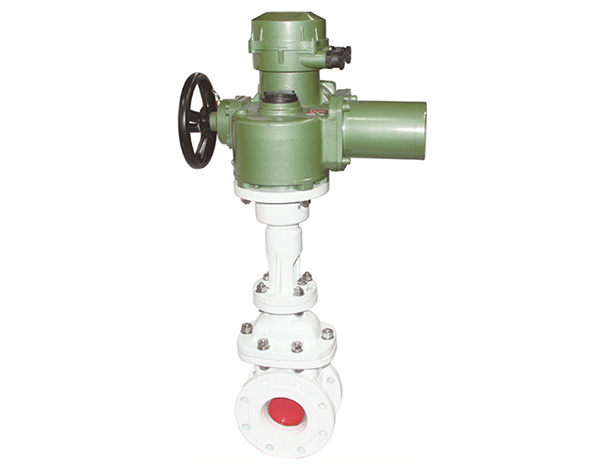

雙相流排渣閥描述
型號：LXLZ971H、LXLZ71H
尺寸：DN50-DN500
壓力：PN16~PN40
溫度：-20℃~+425℃
材質：鑄鋼，不銹鋼304
連接：對夾式
雙相流排渣閥適用于兩相流管道，作為水灰分，熱電廠干灰分系統或采礦和灌溉項目的砂漿排放系統的管道開閉裝置。
雙相流排渣閥的特性
1、雙相流排渣閥使用中等法蘭螺栓連接，并且支管的兩端都進行法蘭連接或?qū)雍附印?/p>
2、開閉部分用半密封對強制密封，表現出出色的性能。
3、密封對的材料是耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強，耐腐蝕，耐刮擦，摩擦小，可靠性高，密封性高。
4、雙相流排渣閥閥體的出口流道結構適當，無渣，啟閉靈活，無堵塞。
5、閥桿經過淬火，回火和表面滲氮處理，雙相流排渣閥具有出色的耐腐蝕性，耐刮擦性和耐磨性。
6、中大直徑的滾動軸承可以輕松打開和關閉。
兩相流排渣閘閥零件材料
| 零件名稱 | 材 料 | |||
| 10C | 16C | 25C | 40C | |
| 閥 體 | WCB | |||
| 閥 蓋 | WCB或鋼板焊接 | |||
| 閘 座 | 2Crl3或1Crl8Ni9Ti不銹鋼 | |||
| 閥 板 | WCB+堆焊85鉻錳 | |||
| 閥 桿 | 2Crl3或1Crl8Ni9Ti不銹鋼 | |||
| 閥桿螺母 | 鑄鋁青銅ZCuA19Mn2 | |||
兩相流排渣閘閥性能
| 型 號 | 公稱壓力MPa | 強度試驗壓力MPa | 密封試驗壓力MPa | 適用介質 |
| 971 LXZL— 71 H-10C | 1.0 | 1.5 | 1.1 | 干灰及渣水混合物≤350C° |
| 971 LXZL— 71 H-16C | 1.6 | 2.4 | 1.76 | |
| 971 LXZL— 71 H-25 | 2.5 | 3.8 | 2.75 | |
| 971 LXZL— 71 H-25 | 4.0 | 6.0 | 4.4 |
兩相流排渣閘閥尺寸
| 公稱 壓力MPa | 尺寸 | |||||||||
| DN | L | D | D1 | D2 | n-d0 | n-M | D0 | H | ||
| 電動 | 手動 | |||||||||
| 1.6C | 50 | 100±1.0 | 165 | 125 | 99 | 2-φ18 | 2-M16 | 280 | 320 | 470 |
| 65 | 100±1.0 | 185 | 145 | 118 | 2-φ18 | 2-M16 | 280 | 390 | 560 | |
| 80 | 110±1.0 | 200 | 160 | 132 | 4-φ18 | 4-M16 | 280 | 478 | 660 | |
| 100 | 120±1.0 | 220 | 180 | 156 | 4-φ18 | 4-M16 | 320 | 549 | 730 | |
| 125 | 130±1.0 | 250 | 210 | 184 | 4-φ18 | 4-M16 | 320 | 798 | 925 | |
| 150 | 140±1.0 | 285 | 240 | 211 | 4-φ22 | 4-M20 | 320 | 849 | 1200 | |
| 200 | 150±1.0 | 340 | 295 | 266 | 6-φ22 | 6-M20 | 360 | 890 | 1280 | |
| 250 | 150±1.0 | 405 | 355 | 319 | 6-φ26 | 6-M24 | 360 | 950 | 1390 | |
| 300 | 160±1.0 | 460 | 410 | 370 | 6-φ26 | 6-M24 | 400 | 1000 | 1450 | |
| 350 | 200±1.0 | 520 | 470 | 429 | 8-φ26 | 8-M24 | 400 | 1110 | 1500 | |
| 400 | 220±1.0 | 580 | 525 | 480 | 8-φ30 | 8-M27 | 450 | 1190 | 1650 | |
| 450 | 250±1.0 | 640 | 585 | 548 | 10-φ30 | 10-M27 | 560 | 1260 | 1800 | |
| 500 | 270±1.0 | 715 | 650 | 609 | 10-φ33 | 10-M30 | 560 | 1330 | 1900 | |
| 2.5 | 50 | 100±1.0 | 165 | 125 | 99 | 2-φ18 | 2-M16 | 280 | 320 | 470 |
| 65 | 100±1.0 | 185 | 145 | 118 | 2-φ18 | 2-M16 | 280 | 390 | 560 | |
| 80 | 110±1.0 | 200 | 160 | 132 | 4-φ18 | 4-M16 | 280 | 478 | 660 | |
| 100 | 120±1.0 | 235 | 190 | 156 | 4-φ22 | 4-M20 | 320 | 549 | 730 | |
| 125 | 130±1.0 | 270 | 220 | 184 | 4-φ26 | 4-M24 | 320 | 798 | 925 | |
| 150 | 140±1.0 | 300 | 250 | 211 | 4-φ26 | 4-M24 | 320 | 849 | 1200 | |
| 200 | 150±1.0 | 360 | 310 | 274 | 6-φ26 | 6-M24 | 360 | 890 | 1280 | |
| 250 | 150±1.0 | 425 | 370 | 330 | 6-φ30 | 6-M27 | 360 | 950 | 1390 | |
| 300 | 160±1.0 | 485 | 430 | 389 | 8-φ30 | 8-M27 | 400 | 1000 | 1450 | |
| 350 | 200±1.0 | 555 | 490 | 448 | 8-φ33 | 8-M30 | 400 | 1110 | 1500 | |
| 400 | 220±1.0 | 620 | 550 | 503 | 8-φ36 | 8-M33 | 450 | 1190 | 1650 | |
| 450 | 250±1.0 | 670 | 600 | 548 | 10-φ36 | 10-M33 | 560 | 1260 | 1800 | |
| 500 | 270±1.0 | 730 | 660 | 609 | 10-φ36 | 10-M33 | 560 | 1330 | 1900 | |
| 4.0 | 50 | 100±1.0 | 165 | 125 | 99 | 2-φ18 | 2-M16 | 280 | 320 | 470 |
| 65 | 100±1.0 | 185 | 145 | 118 | 2-φ18 | 2-M16 | 280 | 390 | 560 | |
| 80 | 110±1.0 | 200 | 160 | 132 | 4-φ18 | 4-M16 | 280 | 478 | 660 | |
| 100 | 120±1.0 | 235 | 190 | 156 | 4-φ22 | 4-M20 | 320 | 549 | 730 | |
| 125 | 130±1.0 | 270 | 220 | 184 | 4-φ26 | 4-M24 | 320 | 798 | 925 | |
| 150 | 140±1.0 | 300 | 250 | 211 | 4-φ26 | 4-M24 | 360 | 849 | 1200 | |
| 200 | 150±1.0 | 375 | 320 | 284 | 6-φ30 | 6-M27 | 360 | 890 | 1280 | |
| 250 | 160±1.0 | 450 | 385 | 345 | 6-φ33 | 6-M30 | 400 | 950 | 1390 | |
| 300 | 180±1.0 | 515 | 450 | 409 | 8-φ33 | 8-M30 | 400 | 1000 | 1450 | |
| 350 | 200±1.0 | 580 | 510 | 465 | 9-φ36 | 8-M33 | 560 | 1110 | 1500 | |
| 400 | 240±1.0 | 660 | 585 | 535 | 8-φ39 | 8-M36 | 560 | 1190 | 1650 | |
| 450 | 260±1.0 | 685 | 670 | 560 | 10-φ39 | 10-M36 | 720 | 1260 | 1800 | |
| 500 | 280±1.0 | 755 | 670 | 615 | 10-φ42 | 10-M39 | 720 | 1330 | 1900 | |
